Energetyka

System wizualizacji, zbierania danych z zabezpieczeń energetycznych w Elektrowni Bydgoszcz S.A. w Bydgoszczy

---

System realizuje wizualizację i przetwarzanie danych z zabezpieczeń generatorowych typu Gamma1, Gamma2, Gamma4 oraz z zabezpieczeń energetycznych typu Argus i Duobias. Na poszczególnych blokach energetycznych umieszczone są komputery zbierające informacje z zabezpieczeń. Komputery te połączone są siecią Ethernet z serwerem bazy danych, na którym gromadzone są informacje z wszystkich zabezpieczeń.

Struktura systemu dla bloków energetycznych 2 i 5

Serwer bazy danych pracuje w oparciu o system operacyjny Microsoft Windows 2000 Server oraz serwer bazy danych Microsoft SQL Server 2000. Do serwera podłączone jest urządzenie odczytujące czas z zegara frankfurckiego. Za pomocą odpowiedniego oprogramowania następuje automatyczna synchronizacja czasu w komputerze-serwerze. Jednocześnie synchronizowane są komputery umieszczone na poszczególnych blokach energetycznych. Dodatkowo na serwerze uruchomione jest oprogramowanie sprawdzające podłączenie komputerów z poszczególnych bloków z serwerem. W razie utraty komunikacji generowane są odpowiednie alarmy.

Komputery umieszczone na poszczególnych blokach mają za zadanie zbierać dane z zabezpieczeń oraz umieszczać je w bazie danych.

Na dowolnym komputerze umieszczonym w sieci może być zainstalowany system wizualizacji. System wizualizacji jest aplikacją utworzoną za pomocą języka programowania Microsoft Visual Basic. Służy on do:

• - odczytywania pomiarów napięć i prądów z zabezpieczeń generatorowych, oraz stanów poszczególnych wejść i wyjść zabezpieczeń,
• - odczytywanie aktualnych nastaw poszczególnych zabezpieczeń generatorowych
• - odczytywanie aktualnej konfiguracji poszczególnych zabezpieczeń generatorowych
• - odczytu statusu komunikacji z zabezpieczeniami
• - informowania o sytuacjach alarmowych

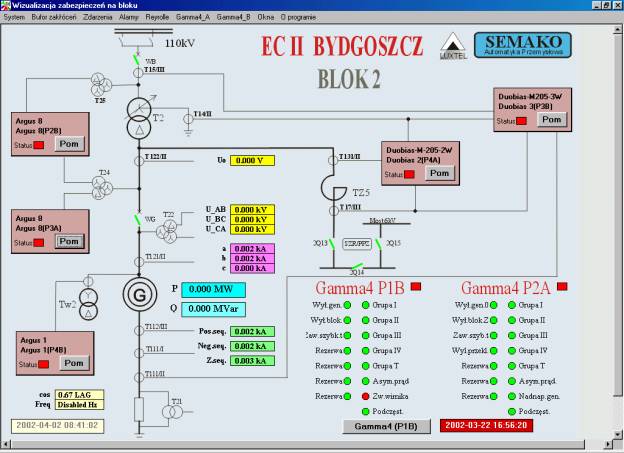

Ekran główny systemu wizualizacji bloku energetycznego

Dodatkowo można uzyskać szczegółowe informacje o pracy każdego z zabezpieczeń:

• - stan wejść, wyjść zabezpieczenia
• - stan lampek zabezpieczenia
• - wartości sygnałów analogowych
• - czas ostatniego odczytu danych z zabezpieczenia

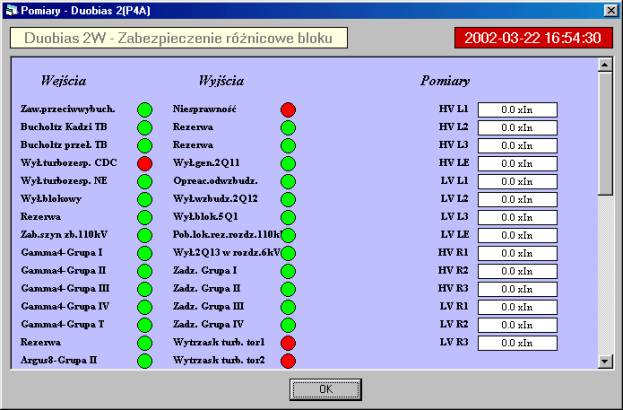

Ekran informacji szczegółowych zabezpieczenia

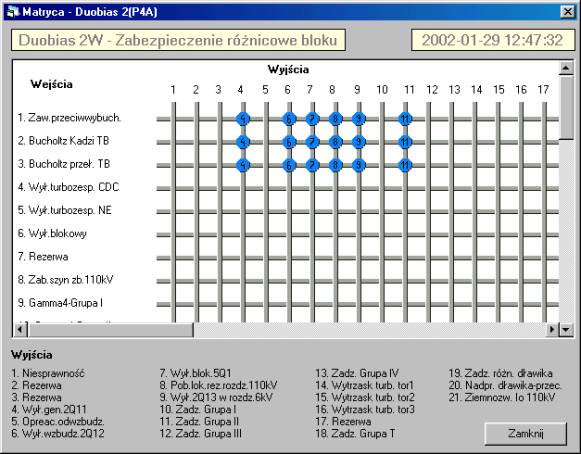

Przykładowy ekran odczytanych nastaw zabezpieczenia

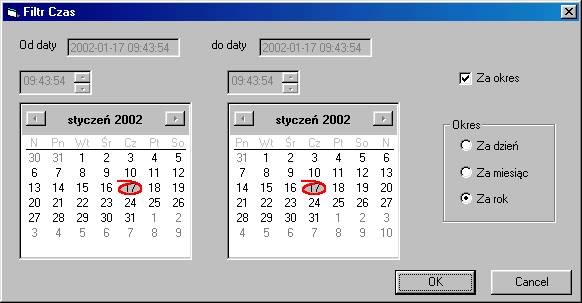

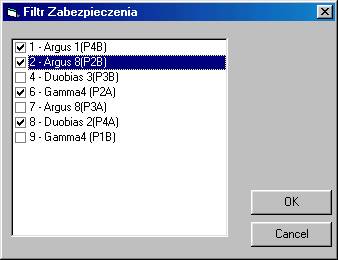

Do systemu wizualizacji dołączono również aplikację umożliwiającą analizę zdarzeń zarejestrowanych przez poszczególne zabezpieczenia energetyczne. Aplikacja ta umożliwia szybką analizę zdarzeń z zabezpieczeń, poprzez możliwość ustawienia filtrów oraz przejrzystą prezentację.

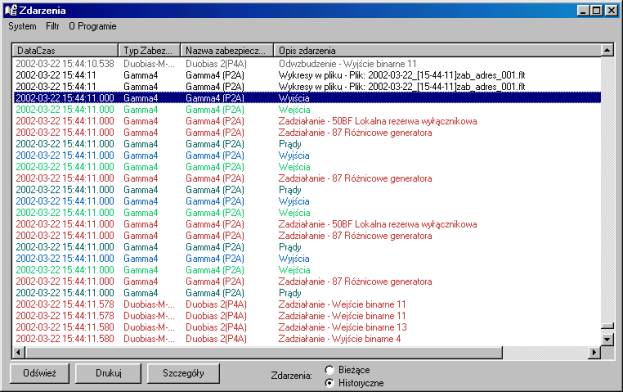

Ekran aplikacji do analizy zdarzeń
