System wizualizacji i sterowania przygotowania oraz dozowania fosforanów i hydrazyny w Zespole Elektrowni Pątnów

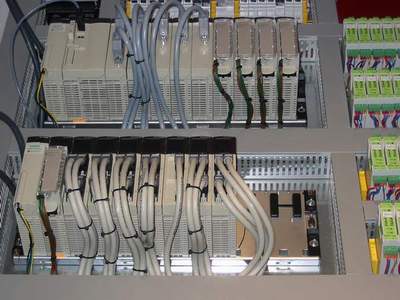

W zaprojektowanym rozwiązaniu do sterowania instalacją dozowania fosforanów i hydrazyny w cyklu automatycznym wykorzystano system oparty o sterownik mikroprocesorowy MODICON TSX PREMIUM wraz z graficznym kolorowym panelem operatorskim MAGELIS.
Do celów kontroli i sterowania pracą instalacji zastosowano panel operatorski dotykowy MAGELIS XBTFC044510, oraz wyłączniki służące do sterowania pracą pomp dozujących. Powyższe elementy zostały zabudowane na drzwiach szafy zasilająco-sterowniczej. Graficzny panel operatorski pozwala na kontrolę pracy poszczególnych urządzeń instalacji, stanów awaryjnych poszczególnych napędów, przegląd alarmów. Służy także do załączania wyłączania poszczególnych urządzeń instalacji. Wyłączniki umieszczone na drzwiach szafy sterowniczej służą do uruchomienia i zatrzymywania najważniejszych urządzeń w trybie awaryjnym.

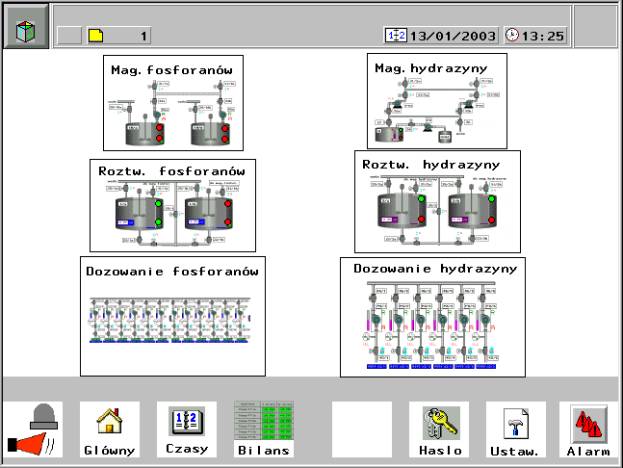

Ekran główny wizualizacji na panelu operatorskim
System wizualizacji podzielony jest na poszczególne etapy magazynowania, przygotowania oraz dozowania fosforanów i hydrazyny :
Ekran

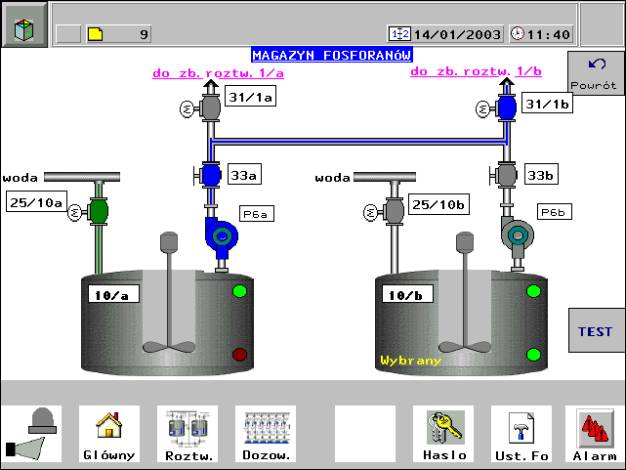

magazynu fosforanów

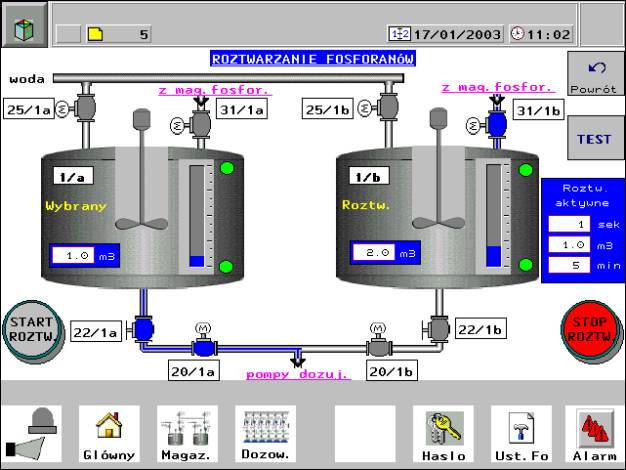

Ekran roztwarzania fosforanów

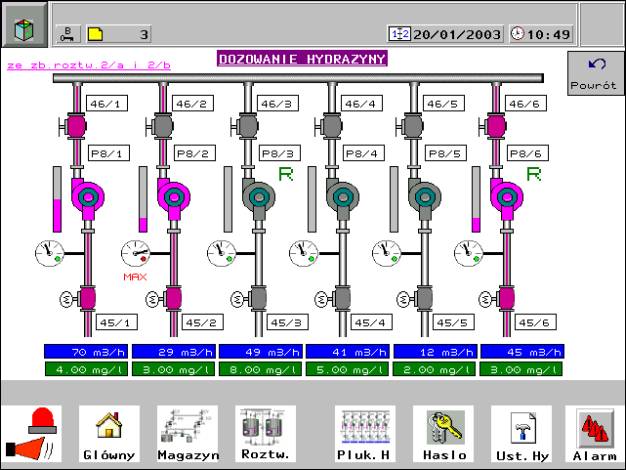

Ekran dozowania hydrazyny
