System sterowania i regulacji procesem mielenia i klasyfikacji
dla Wydziału
Przeróbki Mechanicznej w Z.G. Trzebionka S.A.
Sprzęt mikroprocesorowy :
- sterownik MODICON TSX QUANTUM firmy Schneider Electric połączony w sieci MODBUS PLUS z systemem wizualizacji

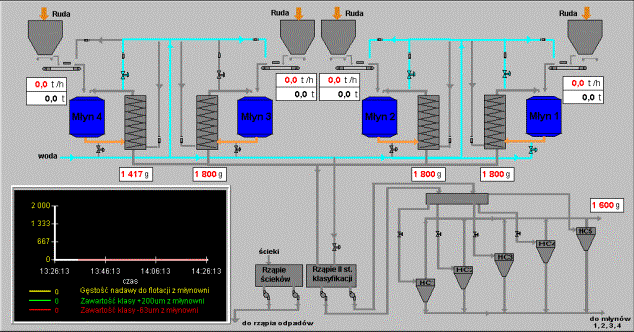

Wizualizacja :
Wykonany system realizuje następujące funkcje :
- - podstawowe układy regulacji analogowej : ilość rudy, stosunek ruda-woda, gęstość przelewu klasyfikatorów i hydrocyklonu z możliwością pracy w trybie automatycznym, ręcznym i zadawania wartości zadanej dla poszczególnych układów regulacji załączanie/wyłączanie napędów podawaczy poprzez falowniki
- - sygnalizację na ekranie oraz w formie akustycznej na obiekcie wybranych przekroczeń ograniczeń technologicznych i technicznych dla poszczególnych parametrów objętych systemem np. brak wody na chłodzenie łożysk klasyfikatorów
- - odzwierciedlenie stanu pracy poszczególnych agregatów młynowni
- - funkcje przeliczeniowe istotne dla bieżącego prowadzenia procesu mielenia I
- - sporządzanie bilansów i raportów
- - bieżący wydruk stanów alarmowych oraz ich archiwizacja na dysku komputera systemu wizualizacji

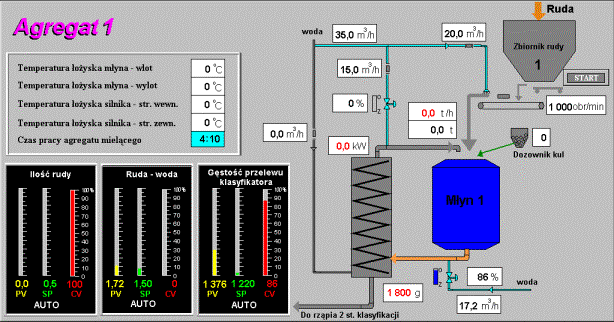

Ekran agregatu mielącego

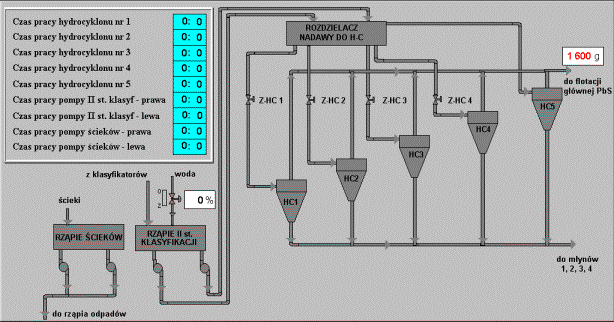

Klasyfikacja
Plansza ta przedstawia widok na hydrocyklony, pracę pomp rząpia II st. klasyfikacji oraz pracę pomp rząpia ścieków.

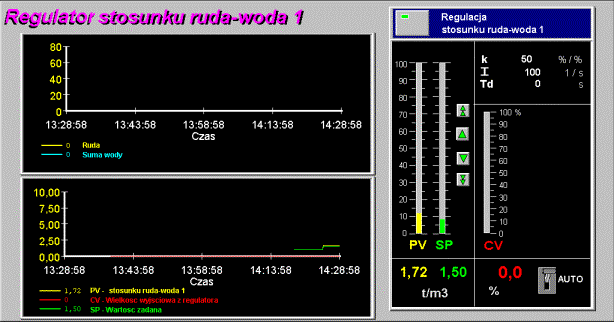

Regulator stosunku ruda woda.
