Górnictwo
System sterowania i regulacji procesem mielenia i klasyfikacji
dla Wydziału Przeróbki Mechanicznej ZPM Olkusz-Pomorzany w Olkuszu
Sprzęt mikroprocesorowy :
- sterownik GE FANUC 90-30 firmy General Electric połączony w sieci ETHERNET z systemem wizualizacji
Wizualizacja :
- stacja operatorska na Młynowni z systemem FIX32 firmy INTELLUTION oraz połączona po sieci Ethernet stacja dyspozytorska na sterowni Wydziałowej z systemem FIX32 firmy INTELLUTION
Wykonany system realizuje następujące funkcje :
- - pełna wizualizacja przebiegu procesu mielenia i klasyfikacji z rejestracją przebiegów czasowych istotnych parametrów mielenia i klasyfikacji
- - realizacja wszystkich podstawowych układów regulacji dla młynowni – ilość rudy, stosunek ruda-woda, gęstość przelewu klasyfikatorów zwojowych, gęstość przelewu hydrocyklonów
- - automatyczne włączanie hydrocyklonów do baterii hydrocyklonów w zależności od ilości nadawy, automatyczna regulacja gospodarką szlamów
- - sterowanie pracą hydrocyklonów od wskazań granulometru
- - wykrywanie i alarmowanie trendów zmian i przekroczeń temperatur łożysk młynów
- - bilansowanie czasu pracy wszystkich agregatów technologicznych

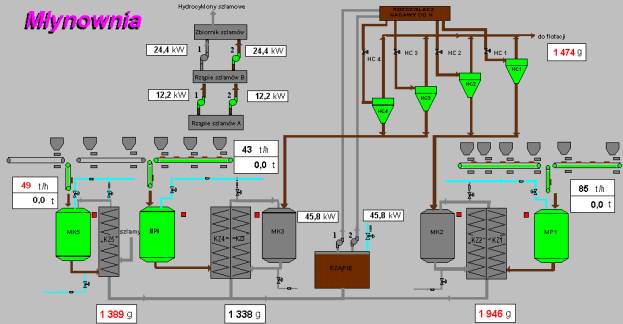

Podstawowy ekran procesu mielenia i klasyfikacji

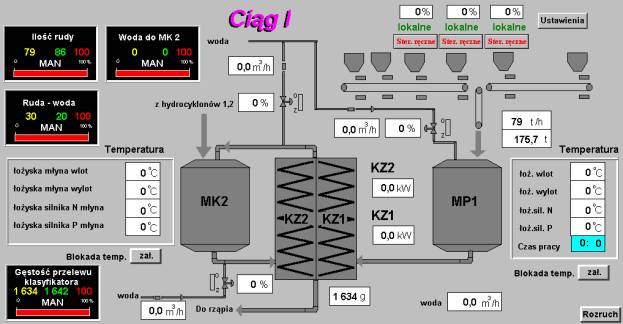

Podstawowy ekran agregatu mielącego – ciąg I

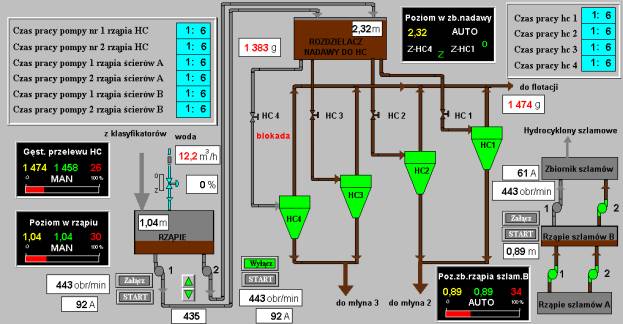

Podstawowy ekran klasyfikacji hydrocyklonowej
